1、使用环境：

主要用于观测断层裂隙产状及发育情况，含水层、溶沟溶洞、含水层出水口位置;观测煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等。

2、主要特点：

各类钻孔轨迹的测量及对钻孔进行全孔壁成像、录像，关键部位抓拍图片、局部放大等。

装置采用先进的嵌入式技术，同一时间采集钻孔图像、视频、轨迹、深度数据。

孔内异常点(即孔内出水点、孔内裂隙、孔内塌孔处、孔内破碎带、孔内分支点位置)的标识及编辑功能。自动生成漏水点、裂隙缝等的图片及视频数据。

图像展开与拼接等功能于一体，一次测量完成用户对钻孔全面直观的观测需求。

可调节亮度的辅助光源。

3、测量范围：

本仪器满足孔口直径为25mm-110mm范围的孔内探测。

4、装置组成：

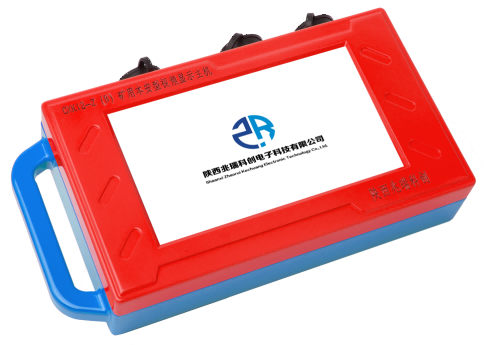

CXK12-Z矿用本安型钻孔成像仪主机、CXK12-T矿用本安型钻孔成像仪探杆、盘线器、推杆、矿用通讯电缆等组成。

5、测量范围及精度：

参数名称	测量范围	绝对误差	备注
倾角	±90°	±0.2°
方位角	0～360°	±1.0°
伽玛	0-1000cps	≤10%
深度	0-100m	±0.5m	在矿用光纤通讯的情况下，深度大于100米
视频图像	-	-	参数:视频分辨率：1080p；视角：98°(广角)；帧速率：30帧/秒；焦距：3.6mm
