1、测井目的：

热采多参数测井仪的目的是通过测量稠油注汽井内温度、压力、流量变化情况，从而动态监测注汽质量，定性定量地了解井下各油层的吸汽状况。

2、技术参数：

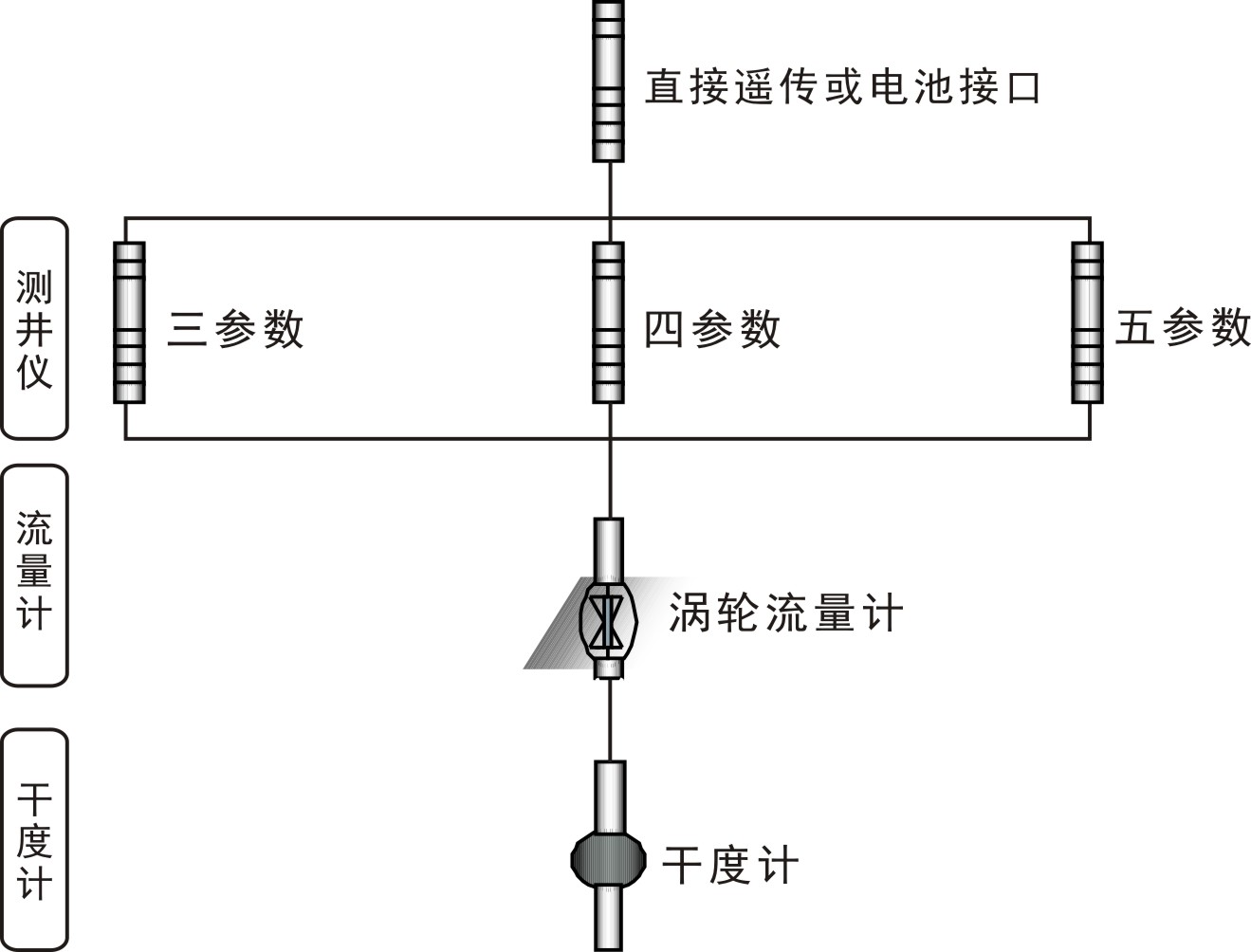

3、结构示意图：

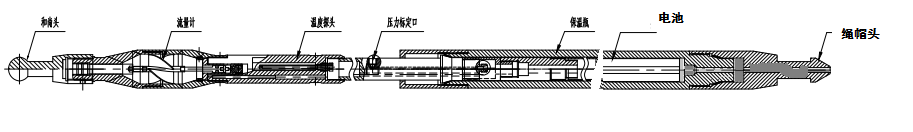

存储测井

仪器工作于存储测井时，首先通过数据通讯线给仪器设置采样参数，然后插上电池，电池指示灯闪烁，仪器开始工作，同时启动深度采集盒，深度采集与仪器同步工作。测井结束后回放仪器内的测井数据和深度盒采集的深度数据，通过软件拟合处理得到完整的测井曲线数据。

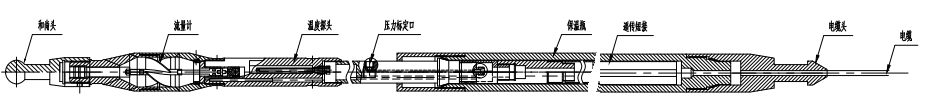

直读测井

仪器工作于直读测井时，首先连接上谣传短节，然后连接高温铠装电缆，通过金属密封方法连接电缆头，最后通过地面数控系统开始设置测井。

4、自然伽玛测量：

原理：主要测量地层伽玛射线强度，用于地层深度校正，探头由光电倍增管和NaI 晶体组成。测量过程中探头将自然伽玛射线能量转化成电脉冲，通过整形处理送单片机计数，当工作于存储状态时，伽玛存入仪器Flash存储器；当仪器工作于直读状态时，经WTC 编码通过电缆送至地面系统。计数的大小体现了不同地层自然伽玛射线的强度。

5、温度测量：

原理特点：当井内温度发生变化时，井温探头的阻值能产生相对应的变化，这个变化量会被转换为电压，由高速AD转换电路转换为数字量，通过单片机采集，存储状态时数据存入flash存储器；直读测井是通过电缆遥传总线WTC发送到地面。具有性能稳定、分辨率高、线性好、便于刻度、一致性好等特点。

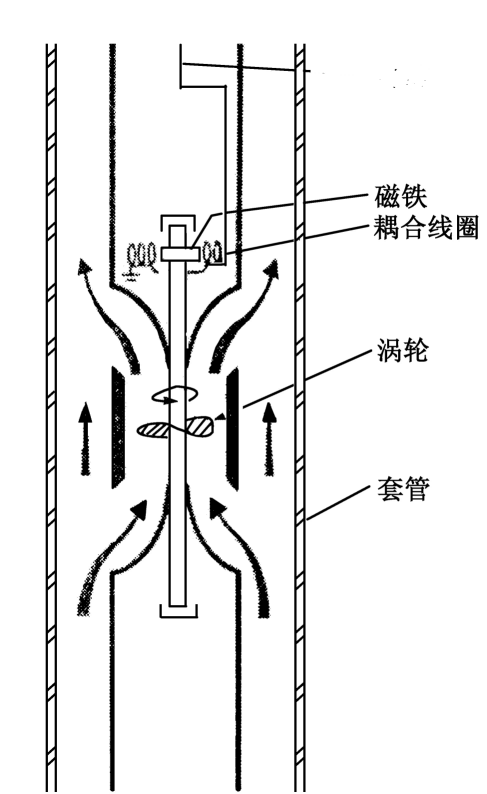

6、流量测试：

随着井内蒸汽流速的变化，蒸汽会推动涡轮转动，由于涡轮采用高温宝石轴承连接，阻力非常小，所以很小的排量都会使涡轮转动，涡轮旋转带动磁铁旋转，而接收端随磁场变化会产生脉冲信号，整形处理后由单片机采集，存储状态时数据存入flash存储器；直读测井是通过电缆遥传总线WTC发送到地面。

流量测试

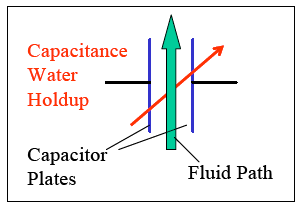

7、干度测试：

电容干度计采样特殊工艺，是专门针对注汽井高温蒸汽干度测量而设计，它不同于普通测井类电容传感器，它对干蒸汽、液态两相非常敏感，对于饱和蒸汽，测量线性度非常好。

干度测试

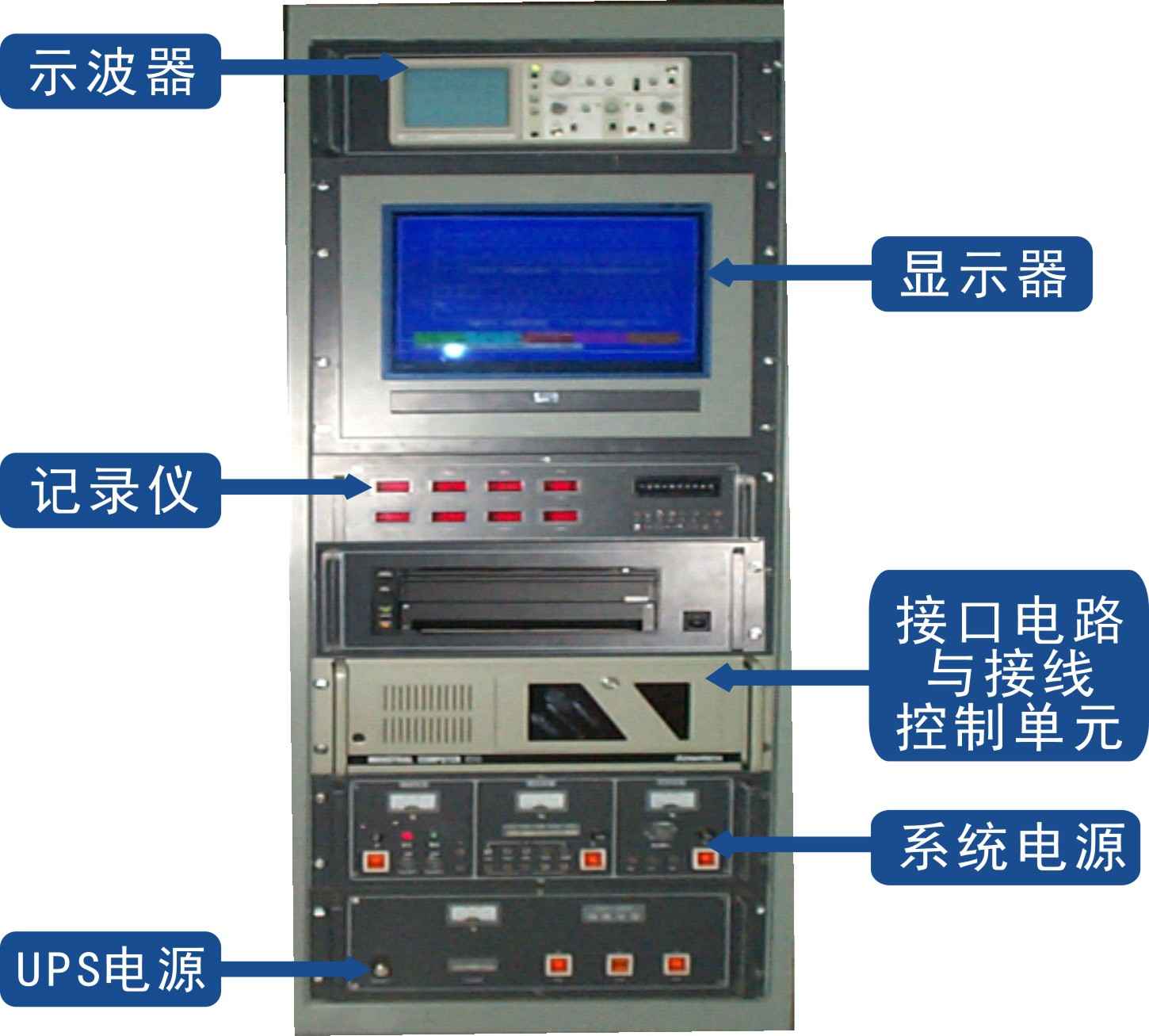

8、地面系统：

干度测试
